TP20模块

The TP20 is available as either a 5-way or 6-way kinematic touchtrigger

将TP20或者是可以5或6路触发测量的运动

probe. Its two piece design comprises a probe body and

***调查 。两件设计包括探头体

detachable stylus module(s), giving the ability to change stylus

分离式测量模块（S），提供改变笔的能力

confi gurations either manually or automatically without re-qualifi cation

配置手动或自动重新配置无资格

of the stylus tips, and provides signifi cant time savings in inspection

检查提供了***的节省时间和例程

routines.

A direct replacement for the industry standard Renishaw TP2 probe,

为行业标准Renishaw TP2探头直接替换，

the TP20 probe system brings a range of new benefi ts to manual and

TP20测头系统带来的一系列新的给付为手动和

DCC CMM applications, and can easily be retrofi tted to existing TP2

DCC CMM的应用程序，并可以很容易地安装到现有的TP2改造装置。

installations.

The TP20 can be used on a wide range of Renishaw’s manual or

将TP20可用于范围广泛的Renishaw手册或

motorised probe heads, either by direct mounting using the standard

电动探头，可以通过直接安装使用的标准

M8 thread or, alternatively, by using a PAA adaptor to connect to an

 M8螺纹或者通过使用PAA适配器连接到一个

 系统组件包括：

? TP20/TP20 NI probe body

?TP20 / TP20镍探针体

? TP20 stylus module – seven module

?TP20模块七个模块

variants allow for optimisation of

变体允许优化

performance to suit the application

适合应用性能

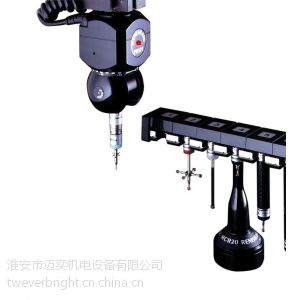

? MCR20 module changing rack

?mcr20模块改变架

- automatic operation

自动操作

? The TP20 probe system may be used

?TP20测头系统可以使用的

with Renishaw’s PI 4-2, PI 7-2 or

用Renishaw的PI 4-2，PI 7-2或PI 200探头接口

PI 200 probe interfaces

autojoint.

TP20测体

The TP20 probe body houses one half of the highly repeatable magnetic kinematic coupling that attaches the stylus module and body. The body also contains a magnetic proximity switch to inhibit triggering of the probe during automatic module changing with MCR20. Note: If the probe is operated close to magnetised parts/ clamping etc., the probe trigger may become inhibited. Countermeasures include the use of long styli, stylus extensions or body orientation to increase the distance to the magnetic source. Alternatively, use the TP20 NI probe body.

该探针主体房屋TP20一半的高度可重复的磁运动耦合连接测量模块和身体。体内还含有磁性接近开关抑制触发的探针与mcr20自动换模块时。注意：如果操作探测器接近磁化的零件/卡等，探头触发可能成为抑制。对策包括：使用长针，针体方向扩展或增加距离的磁源。另外，利用TP20镍探针体。

TP20 NI probe body

TP20吸盘传感器

The TP20 NI probe differs from the TP20 body in that it is not affected by magnetic fi elds. However, the probe trigger must be inhibited through software during change cycles using the MCR20.

TP20 的探针与TP20体，它是由非磁性领域的影响。然而，通过软件中使用mcr20变化周期
